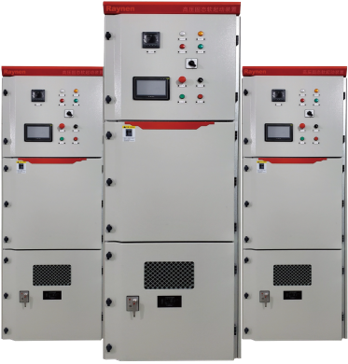

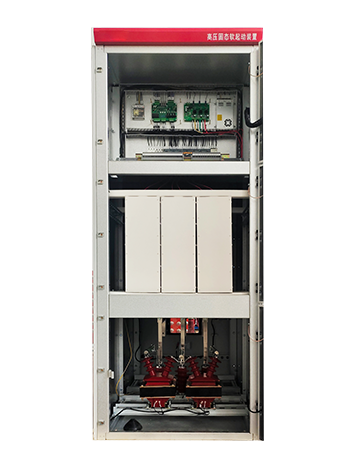

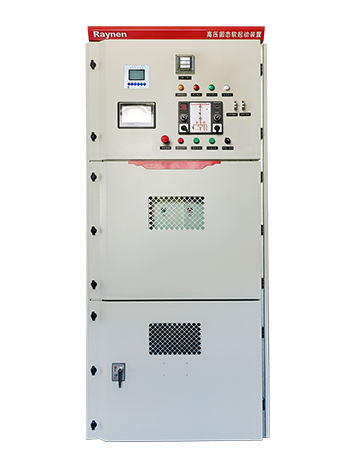

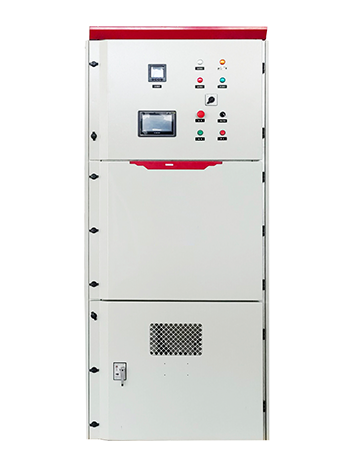

RVS高壓軟起動裝置包括RVS-G標準型6kV固態軟起動裝置、RVS-G標準型10kV固態軟起動裝置和RVS-E系列一體機式高壓固態軟起動裝置。
RVS高壓軟起動裝置適用于額定電壓6-10KV交流電動機起動。產品廣泛應用于大型鋼鐵、石油、化工、鋁業、消防、礦山、污水處理、
電力等工業領域，能很好的與電動機拖動設備配套使用。如：水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備。
選型與規格:6KV標準機
型號 | 適配電機功率（KW） | 額定電流（A） | 型號 | 適配電機功率（KW） | 額定電流（A） |
RVS-420-6-G | 420 | 50 | RVS-2250-6-G | 2250 | 270 |
RVS-630-6-G | 630 | 75 | RVS-2500-6-G | 2500 | 300 |
RVS-800-6-G | 800 | 96 | RVS-2800-6-G | 2800 | 336 |
RVS-600-6-G | 1000 | 120 | RVS-3300-6-G | 3300 | 400 |
RVS-1250-6-G | 1250 | 150 | RVS-3500-6-G | 3500 | 420 |
RVS-1600-6-G | 1600 | 200 | RVS-4000-6-G | 4000 | 480 |
RVS-1800-6-G | 1800 | 218 | RVS-5000-6-G | 5000 | 600 |
選型與規格:6KV一體機
型號 | 適配電機功率（KW） | 額定電流（A） |
RVS-420-6-E | 420 | 50 |
RVS-630-6-E | 630 | 75 |
RVS-800-6-E | 800 | 96 |
RVS-1000-6-E | 1000 | 120 |
RVS-1250-6-E | 1250 | 150 |
■電氣特性：
| 項 目 | 電 氣 特 性 |
|---|---|
| 負載種類 | 三相高壓鼠籠式異步電機、同步電機 |
| 交流電壓 | 6-10 KVAC |
| 工作頻率 | 50Hz/60Hz±2Hz |
| 相序 | RVS允許在任何相序下工作（可通過參數設定） |
| 旁路接觸器 | 具有直接起動容量的接觸器 |
| 控制電源 | AC220V±15% |
| 瞬時過電壓保護 | dv/dt 吸收網絡 |
| 起動頻次 | 1-6次（每小時） |
| 環境條件 | 環境溫度：-20℃~+50℃ 相對濕度：5%---95%無凝露 海拔小于1500米（大于1500米需降容使用） |
■控制電路特性：
| 項 目 | 保 護 功 能 |
|---|---|
| 缺相保護 | 在起動或者運行過程中，斷開主電源的任意相 |
| 運行過流保護 | 運行過流保護設定：100~500%le |
| 相電流不平衡保護 | 相電流不平衡保護：20~100% |
| 過載保護 | 過載保護級別：10A、10、20、30 |
| 欠載保護 | 欠載保護級別：50~100% |
| 欠載保護動作時間：0~10S | |
| 起動超時 | 起動時間限制：10~120S |
| 過壓保護 | 主電源電壓高于額定值的120%時，過壓保護 |
| 欠壓保護 | 主電源電壓低于額定值的70%時，欠壓保護 |
| 相序保護 | 允許在任何相序下工作（可通過參數設定） |
| 接地保護 | 接地電流大于設定值時保護 |
■操作界面：
| 項 目 | 操 作 界 面 |
|---|---|
| 語言 | 中、英文 |
■數據記錄：
| 項 目 | 數 據 記 錄 |
|---|---|
| 故障記錄 | 記錄最近1000次故障信息 |
■通訊說明：
| 項 目 | 通 訊 說 明 |
|---|---|
| 通訊協議/接口 | Modbus RTU |
| 網絡連接 | 每臺RVS可與32臺RVS設備聯網通訊 |
| 功能 | 通過通訊接口可以觀察運行狀態、編程 |
■儀表顯示：
| 項 目 | 儀 表 顯 示 |
|---|---|
| 主電源電壓 | 顯示三相主電源電壓 |
| 三相電流 | 顯示三相主回路電流 |
